G12 compatible Garlock · Série DCF

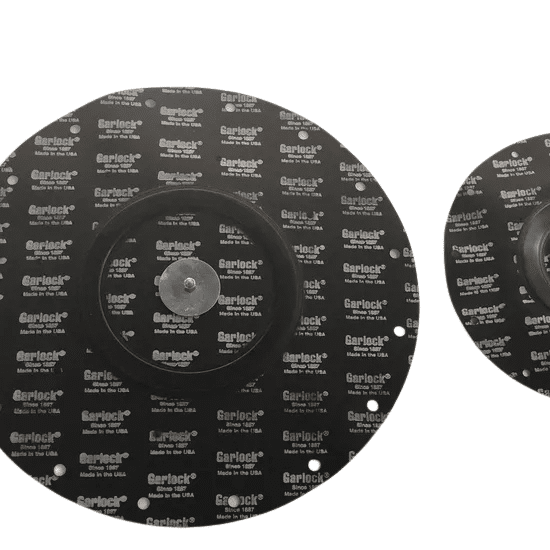

Kit de réparation de membrane Garlock G12
Un remplacement de membrane en caoutchouc synthétique renforcé pour électrovannes à impulsions à bras rotatif de filtres à manches, couvrant les raccords de 3/4 à 3 pouces et conçu pour une étanchéité fiable au fil de cycles de décolmatage industriels exigeants.
Paramètres techniques
Spécification de fonctionnement essentielle.
Compatibilité des modèlesSérie DCF, compatible Garlock G12
Tailles de raccordement3/4″ / 1″ / 1-1/2″ / 2″ / 2-1/2″ / 3″
Diamètres nominauxDN25 / DN40 / DN50 / DN62 / DN76
Corps de vanne compatibleCorps d'électrovanne à impulsions en aluminium haute qualité
Matériau de la membraneCaoutchouc synthétique avec couche d'armature métallique renforcée
Pression de service0.2–0.7 MPa / 58–87 psi
Fluide de travailAir comprimé propre
Tension compatibleSystèmes de vannes DC24V / AC220V, 50Hz
Courant0.8A (0.05A)
Plage de température−20°C à 80°C (composé standard) · −34°C à 100°C (composé premium Continental®)
Garantie12 mois (standard) · 24 mois (premium Continental®)
Humidité relative≤85%
Durée de vie≥1 million de cycles / environ 5 ans
RésistanceRésistant à l'usure, aux chocs, à la chaleur, à la corrosion et au froid
Normes produit
Installation et maintenance pour une longue durée de vie de la membrane.
Inspection de la vanneNettoyez le siège de la vanne et retirez les débris ou bavures coupantes avant d'installer la membrane
Serrage des boulonsSerrez progressivement les boulons du chapeau en étoile pour répartir la pression et éviter les fuites en bordure
Qualité de l'airUtilisez de l'air comprimé sec et exempt d'huile pour réduire la dégradation chimique du caoutchouc synthétique
Contrôle de la pressionMaintenez la pression entre 0.2 et 0.7 MPa ; dépasser 87 psi réduit la durée de vie en fatigue de la membrane
Contrôle de la températureMaintenez la température de service en dessous de 80°C pour éviter une détérioration prématurée de la membrane
Résultat de la maintenanceUne installation correcte restaure un pulsage rapide, une fermeture fiable et un décolmatage efficace du filtre à manches
