SXC-C5A1-8-L — Carte temporisatrice à 8 voies

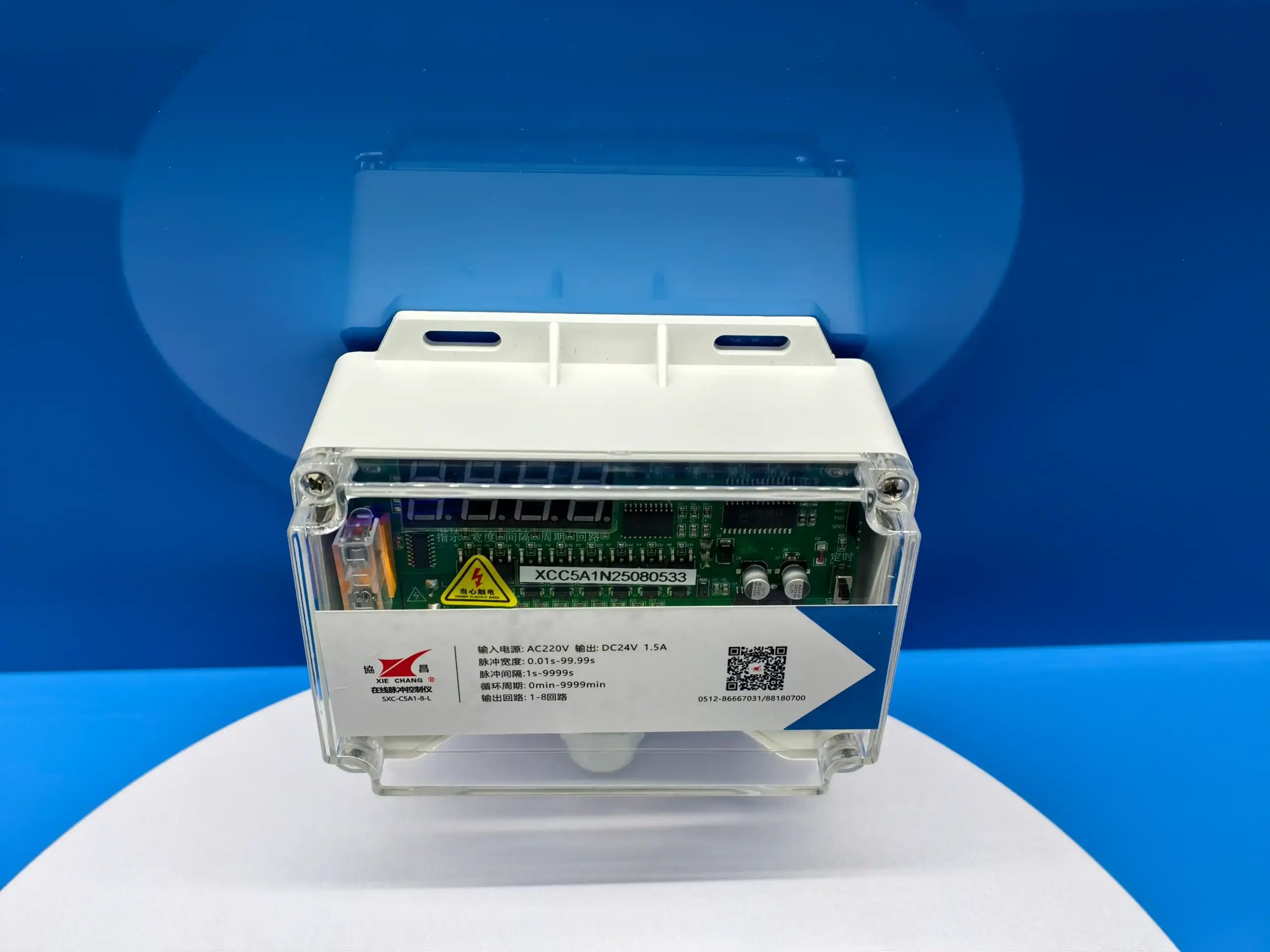

Instrument de contrôle à impulsions SXC-C5A1-8-L
Une carte temporisatrice de haute précision à 8 circuits avec entrée large plage de tension, délivrant une sortie DC24V stable pour déclencher de manière fiable les électrovannes à impulsions dans des environnements de filtre à manches exigeants.
Paramètres techniques
Spécification de fonctionnement essentielle.
MarqueXiechang® (fabricant d'origine)
Numéro de modèleSXC-C5A1-8-L
Voies de contrôle1–8 circuits (réglable sur site)
Tension d'entréeAC110–230V (±10%), 50/60Hz — large plage de tension (version antérieure : AC220V)
Tension de sortieDC24V
Courant de sortie1.2A
Puissance nominale30W
Plage de largeur d'impulsion0.01–99.99 s par pas de 10 ms (réglage d'usine 0.08 s)
Plage d'intervalle d'impulsion1–9999 s par pas de 1 s (réglage d'usine 10 s)
Plage de durée de cycle0–9999 min (réglage d'usine 0 min)
Modes de déclenchementSéquentiel temporisé / contact sec de pression différentielle (bornes YC) avec temps d'activation ΔP de 0.01–9.99 s
Retard au démarrage0–999 s, peut être ignoré depuis le clavier
AffichageAffichage LED à quatre chiffres, deux vues de fonctionnement sélectionnables, luminosité réglable

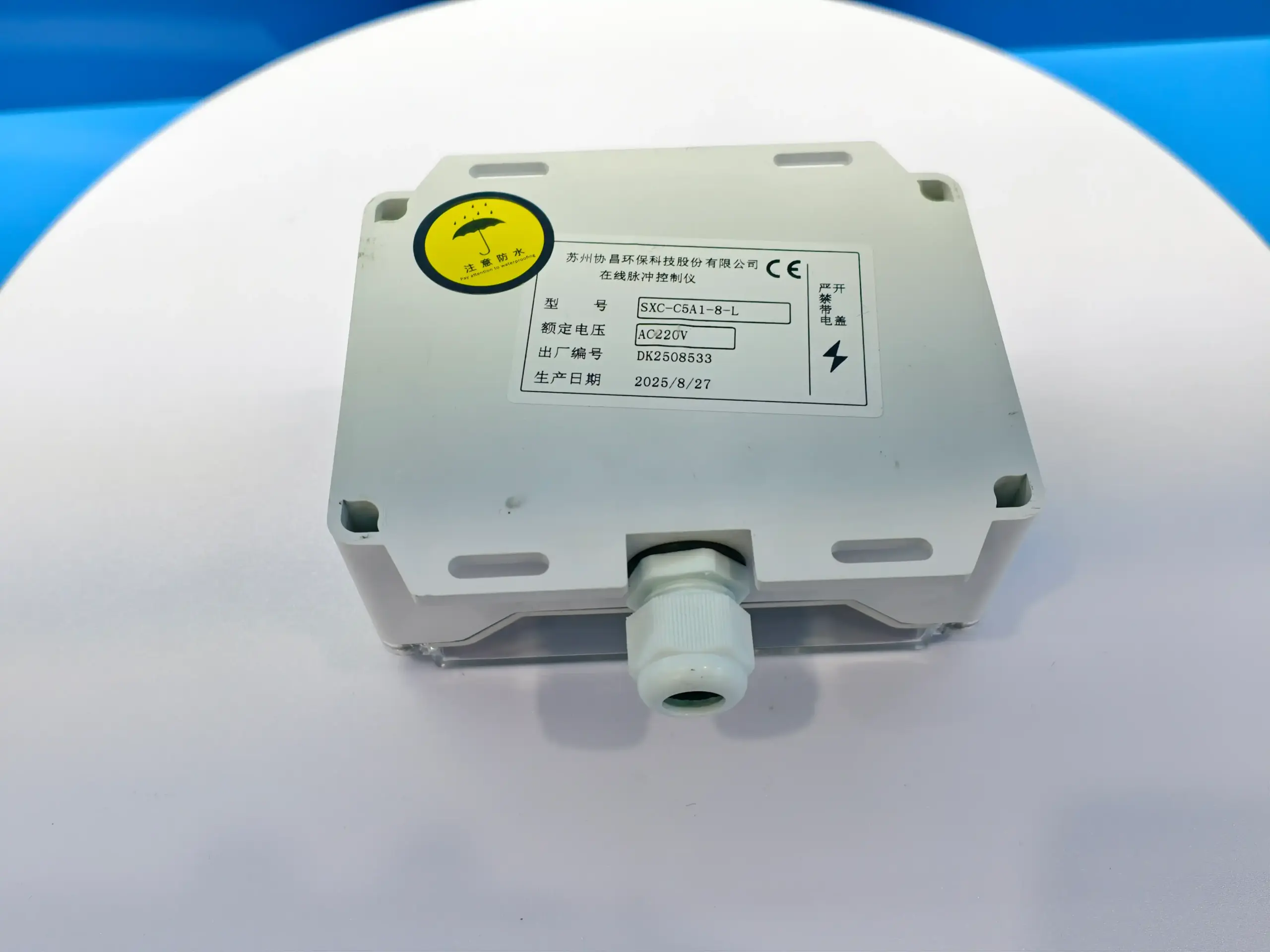

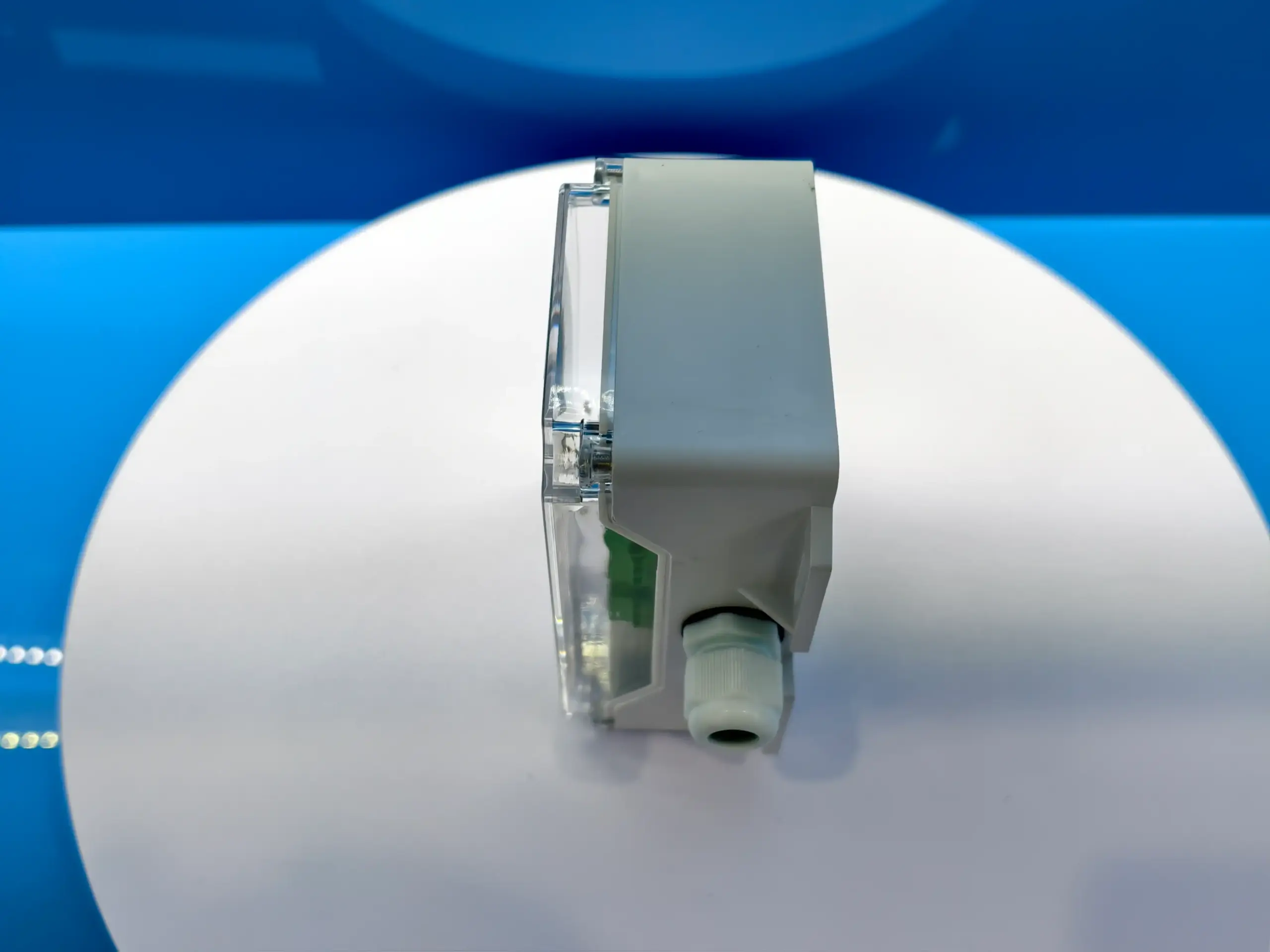

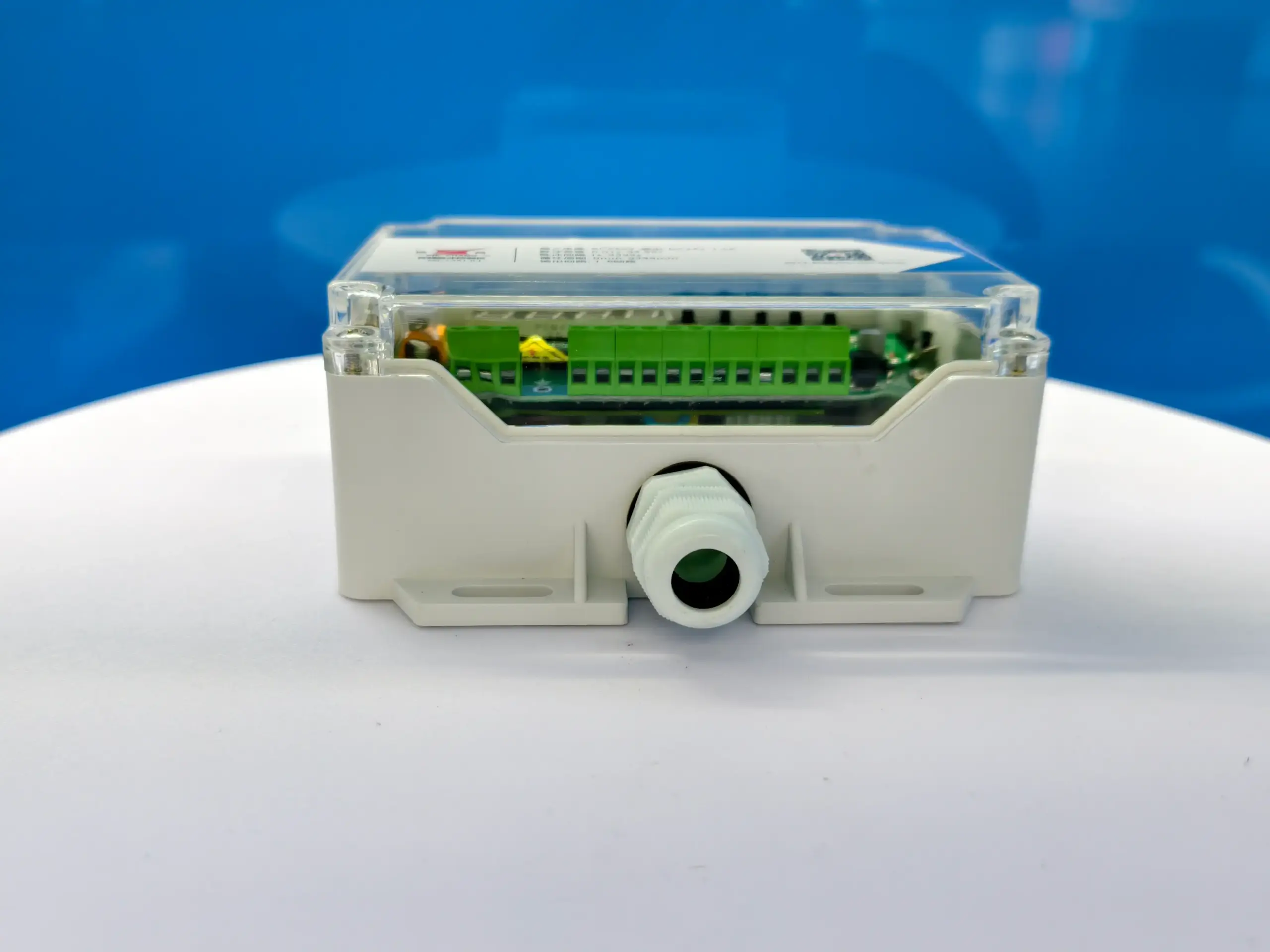

BoîtierCoque transparente en polycarbonate à suspendre, 145 × 124 × 65 mm ; entraxe des trous de fixation 130 × 86 mm
Environnement de fonctionnement−20°C à +60°C ; humidité relative ≤85%, sans condensation
Normes produit
Conçu pour un contrôle fiable des filtres à manches sur site.

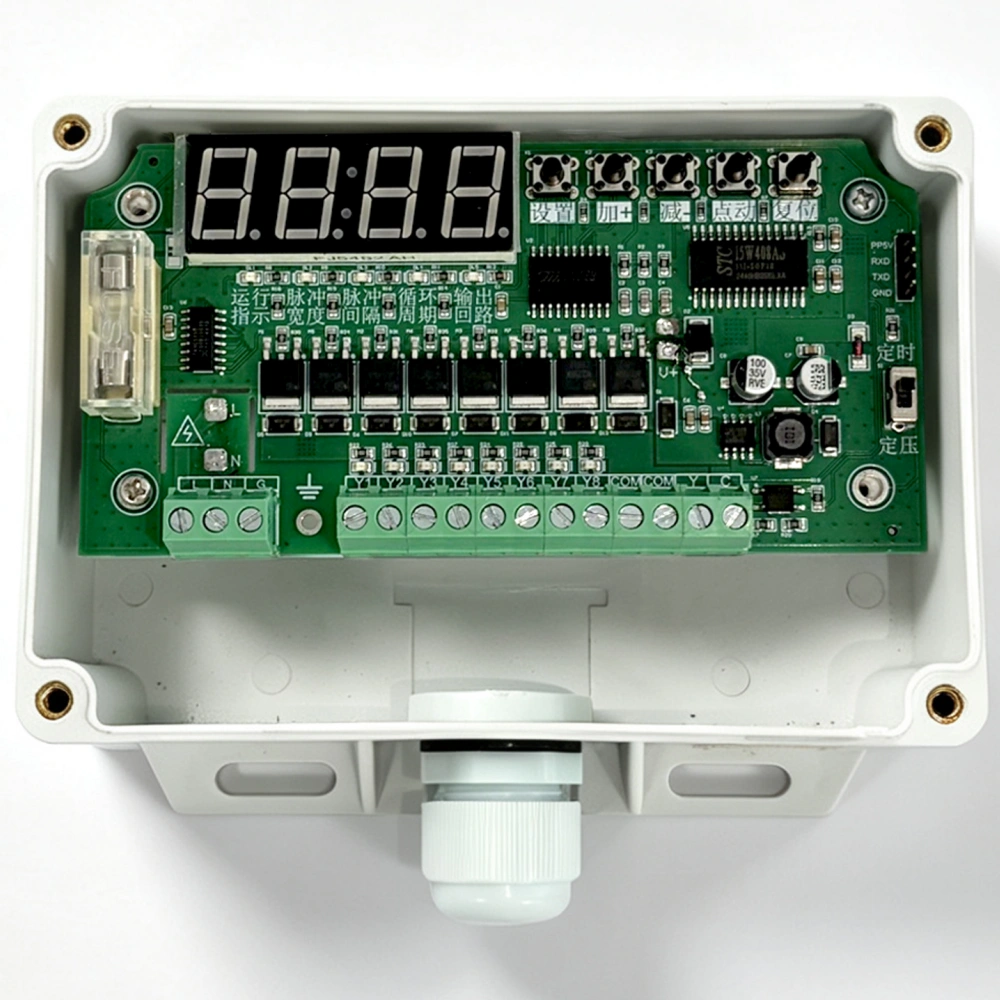

ConstructionCircuit imprimé enrobé résistant à la poussière, à l'humidité et aux vibrations
InterfaceAffichage numérique intégré avec boutons tactiles de programmation sur site
Capacité d'entraînementUne sortie stable à pleine puissance nominale entraîne les électrovannes 24V sans latence ni chute de tension
Vidéos produits
Vidéos de démonstration et de sélection associées.
Plans techniques
Dimensions d'installation de ce produit.
🔍 Cliquer pour agrandirSXC-C5A1-8L
SXC-C5A1-8L · 1–8 ch · contrôleur à impulsions — Plan du boîtier et de montage
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Base de connaissances
Réponses pratiques pour ce produit.
Questions-réponses produit
Le contrôleur compact SXC-C5A1-8 est-il adapté à un petit dépoussiéreur ?
Pour un petit filtre unique comptant quelques électrovannes à impulsions et sans supervision par automate, oui — le C5A1-8 est le modèle d'entrée de gamme : alimentation large plage, décolmatage déclenché par temporisation ou par pression différentielle via un contact sec, et débogage pas à pas depuis le clavier. Si vous avez besoin de Modbus, du pilotage des vannes de levage ou de davantage de voies, passez à un modèle de la série C8. Ses caractéristiques figurent dans le tableau des paramètres techniques de cette page.
SXC-C5A1-8contrôleur pour petit filtre à manchescontrôleur à impulsions 8 voies
