SXC-C8B2 — Temporisateur industriel 1–36 voies

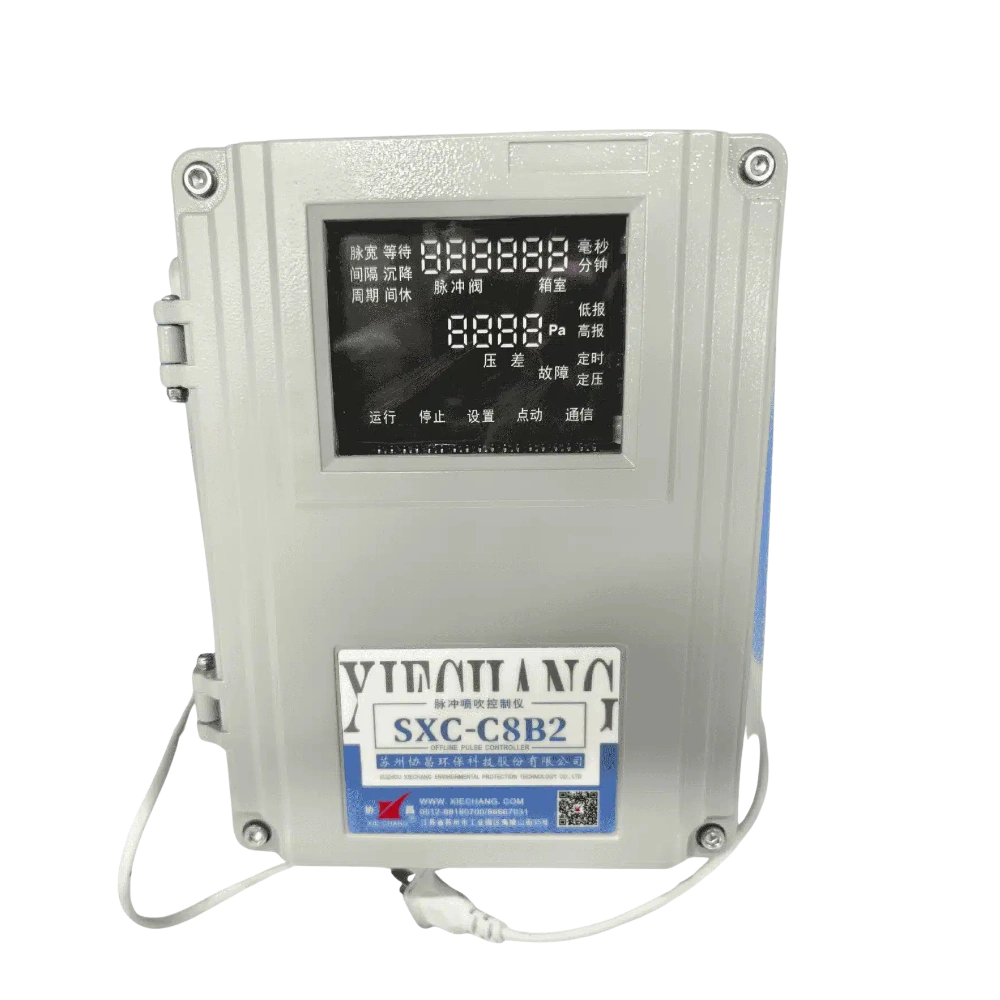

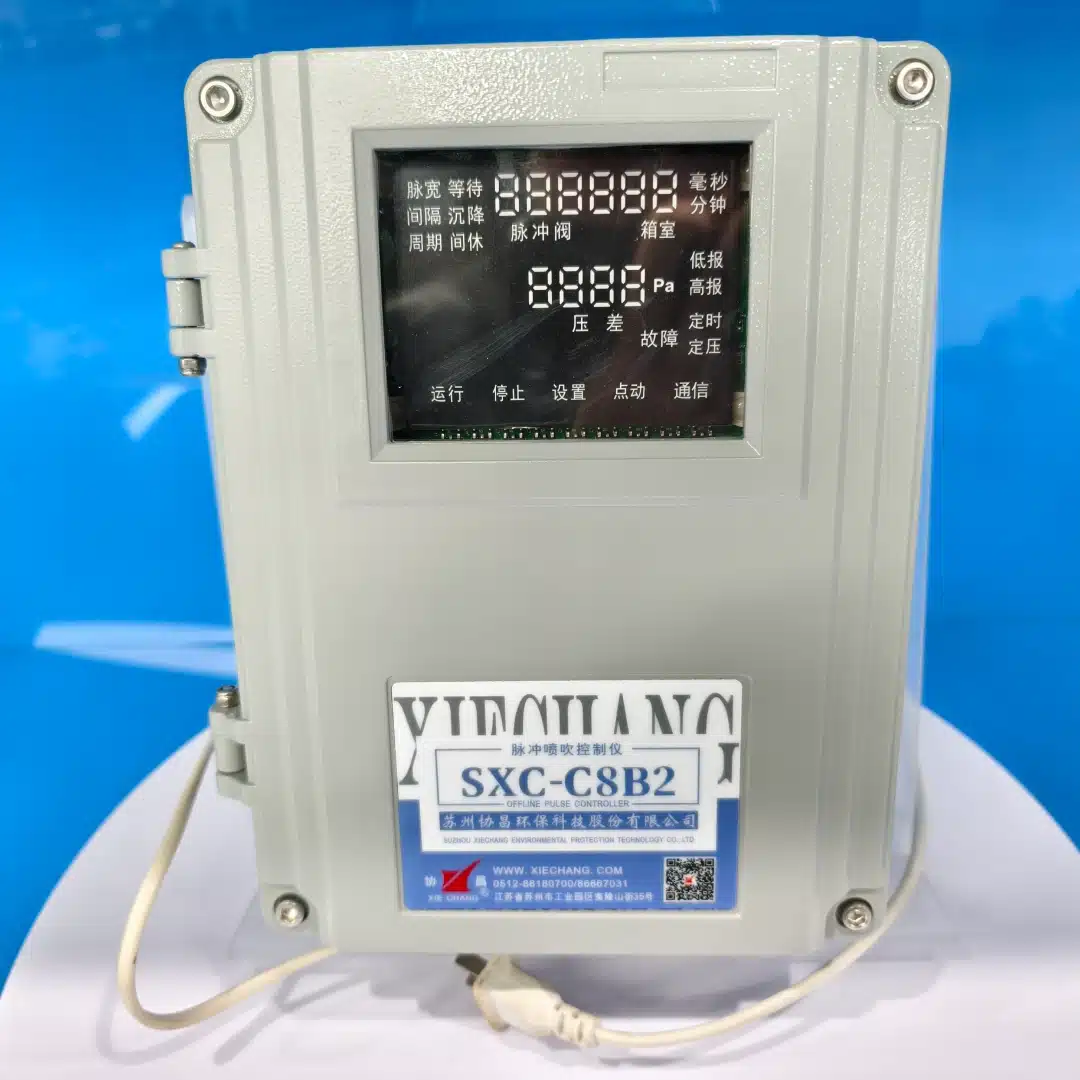

Contrôleur à impulsions 1–36 voies SXC-C8B2
Un contrôleur professionnel pour le déclenchement séquentiel de jusqu'à 36 électrovannes à impulsions, avec décolmatage en ligne ou hors ligne, sortie DC24V et supervision Modbus-RTU pour les filtres à manches industriels exigeants.
Paramètres techniques
Spécification de fonctionnement essentielle.
Numéro de modèleSXC-JK01-C8B2-D36L
Capacité de contrôle36 voies ; électrovannes à impulsions et vannes à levage (hors ligne) librement réparties

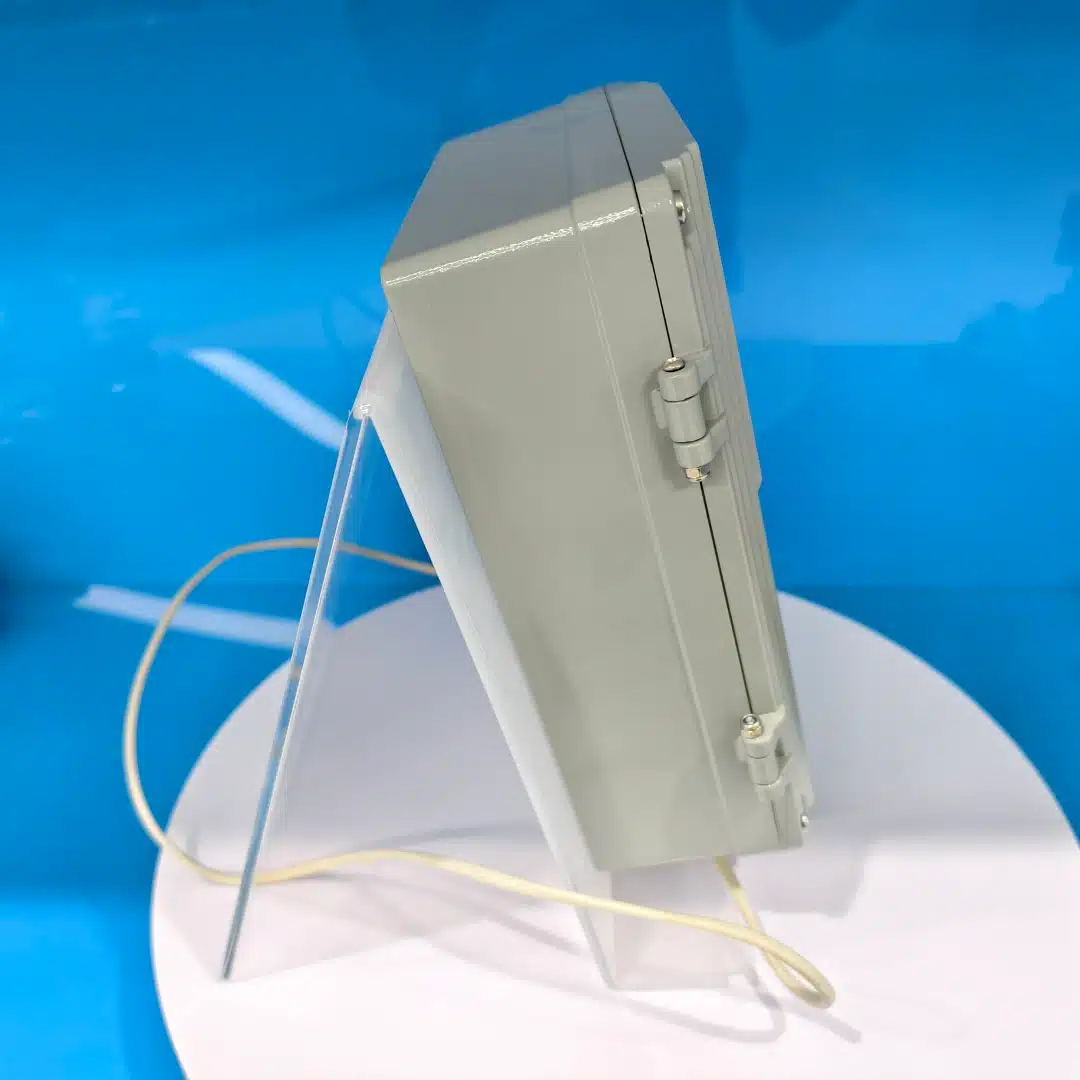

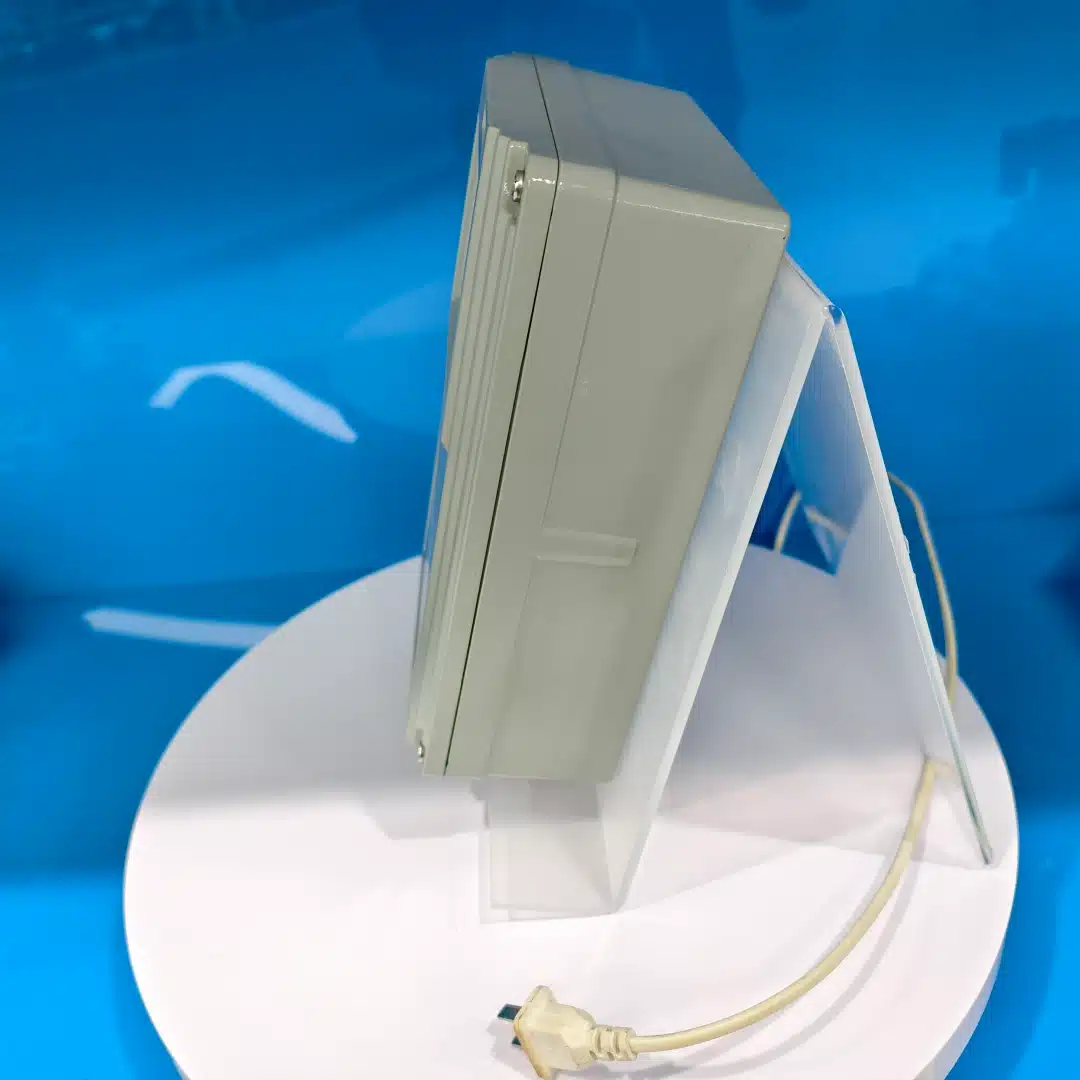

Matériau du boîtierAlliage d'aluminium moulé sous pression, montage mural
Modes de décolmatageEn ligne ou hors ligne, au choix
Tension d'entréeAC110–230V 50/60Hz ou DC24V (±10%) — l'un ou l'autre peut être raccordé
Tension de sortieDC24V
Courant de sortie1.5A
Entrées numériques6 voies, lisibles via Modbus (position de la vanne de levage, état de fonctionnement du ventilateur, signaux marche/arrêt à distance)
Capteur ΔP intégréEn option (versions « -P ») : prise de pression de chambre 0–3000 Pa avec affichage et alarmes haute/basse
CommunicationRS485 Modbus-RTU — remontée d'état, paramétrage, marche/arrêt à distance ; interconnexion maître-esclave avec saut automatique et alarme en cas de dépassement de délai de l'esclave
Adresse Modbus / Vitesse de transmissionAdresse 0–127 ; vitesse 4800–115200 (par défaut 9600)
Détection de rupture de vanneStandard ; lisible via Modbus
Plage de largeur d'impulsion10–9999 ms par pas de 1 ms (par défaut 80 ms)
Plage d'intervalle d'impulsion1–600 s par pas de 1 s (par défaut 1 s)
Plage de temps de cycle0–9999 min (par défaut 0 min)
Délai de démarrage0–300 s (par défaut 5 s)
Temps d'attente de la vanne de levage0–60 s (par défaut 8 s)
Temps de stabilisation de la vanne de levage0–60 s (par défaut 8 s)
Temps d'inactivité de la vanne de levage0–9999 s (par défaut 10 s)
Dimensions250(H) × 190(W) × 90(L) mm
Environnement de fonctionnement−20°C à +60°C ; humidité relative ≤85%
Normes produit
Un contrôle précis en ligne et hors ligne pour les filtres à manches exigeants.
Évolutivité des voiesContrôle de 1 à 36 électrovannes à impulsions
PrécisionDes incréments de synchronisation de 1 ms permettent une délivrance efficace de l'air comprimé
ProtectionUn boîtier robuste en aluminium moulé sous pression protège l'électronique contre les chocs, la poussière et l'humidité
Décolmatage à la demandeL'entrée de pression différentielle déclenche le décolmatage uniquement lorsque nécessaire
Commande de vanneSortie DC24V stable avec détection de rupture de circuit de vanne en standard
Vidéos produits
Vidéos de démonstration et de sélection associées.
Contrôleur à impulsions Xiechang C8B2 : temporisateur industriel 1-40 canaux pour le décolmatage des filtres à manches
Contrôleur à impulsions pour dépoussiéreur industriel : test du SXC-C8B2
Contrôleur à impulsions 48 canaux pour filtre à manches | ASCO SCG353A044 et Goyen CA25T CA45T
Dans les coulisses de la fabrication du contrôleur à impulsions Xiechang | Procédé SMT de haute précision
36 mois de fonctionnement stable : électrovannes à impulsions et contrôleurs Xiechang chez Ishikawa Iron Works
Certifications
Certifié par un tiers pour cette gamme de produits.
Certification produit
SXC-JK01-C8B2
Vérification CE de conformité EMC — Contrôleur à impulsions SXC-JK01-C8B2
| N° de certificat | CEJS25020766655 |
|---|---|
| Délivré par | Global Testing Services Co., Ltd. (Shanghai) |
| Délivré | 2025-03-10 |
| Valable jusqu'au | 2030-03-09 |
| Normes | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Certification produit
SXC-JK01-C8B2
Attestation de conformité TUV SUD — Contrôleur à impulsions SXC-JK01-C8B2 (directive EMC)
| N° de certificat | E8A 138237 0001 Rev. 00 |
|---|---|
| Délivré par | TUV SUD Product Service GmbH (Munich, Germany) |
| Délivré | 2026-06-01 |
| Normes | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Plans techniques
Dimensions d'installation de ce produit.
🔍 Cliquer pour agrandirSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 ch · contrôleur à impulsions — Plan du boîtier et de montage
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Base de connaissances
Réponses pratiques pour ce produit.
Questions-réponses produit
Qu'apporte le SXC-JK01-C8B2-D36L par rapport aux autres contrôleurs hors ligne Xiechang® ?
Trois éléments distinguent le C8B2-D36L : un boîtier mural en aluminium moulé sous pression pour les environnements industriels difficiles, des entrées numériques qui lui permettent de lire directement la position des vannes de levage et l'état du ventilateur, et une interconnexion maître-esclave qui maintient en fonctionnement les sites multi-dépoussiéreurs même si une unité cesse de répondre. Ses caractéristiques complètes figurent dans le tableau des paramètres techniques de cette page.
SXC-JK01-C8B2-D36LC8B2 vs D32Lcontrôleur à boîtier aluminium
Applications
Comment les contrôleurs à impulsions Xiechang® s'intègrent-ils aux systèmes automates/DCS, et comment fonctionne l'interconnexion maître-esclave ?
Les contrôleurs actuels de la série C intègrent le RS485 Modbus-RTU pour la remontée d'état en direct, le réglage des paramètres, le démarrage/arrêt à distance et la lecture de la détection de rupture de circuit vanne ; les plages d'adresses et de débits en bauds figurent dans le tableau des paramètres de chaque contrôleur. Plusieurs contrôleurs peuvent fonctionner en mode maître-esclave : le maître interroge chaque esclave à tour de rôle, ignore automatiquement celui qui cesse de répondre et déclenche une alarme. Les essais réalisés en usine ont validé 20 contrôleurs sur un même segment automate et une communication stable sur 120 m à 19200 bauds.
Modbus RTUintégration automateintégration DCS
