SXC-D32L — Contrôle Delta P intégré

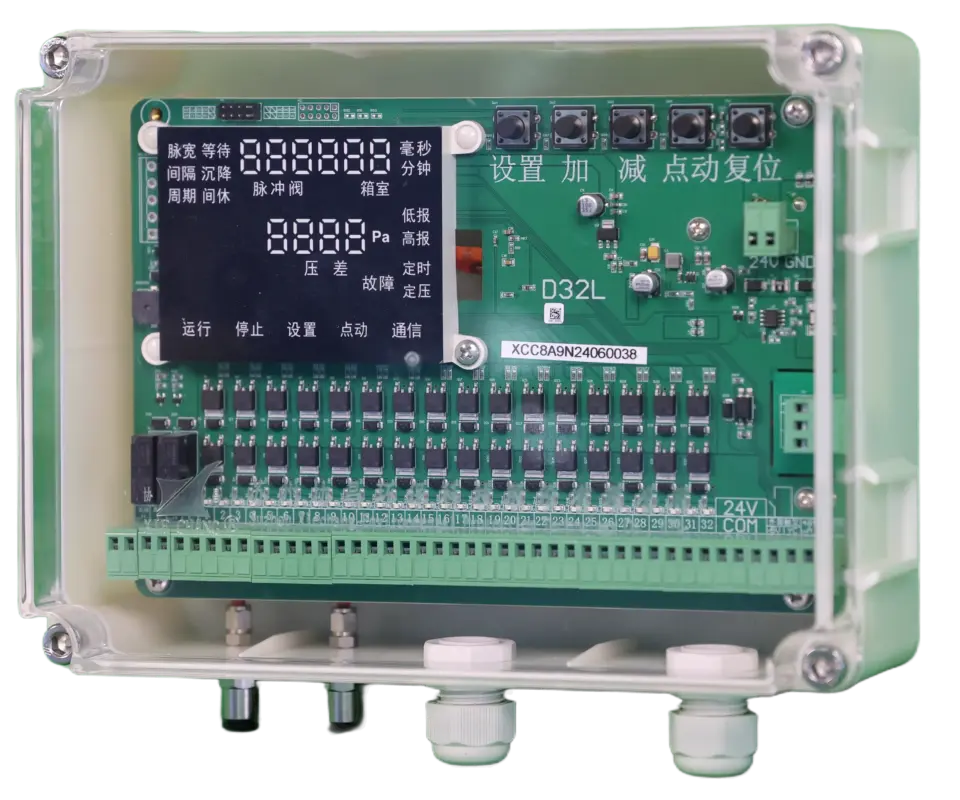

Contrôleur à impulsions à pression différentielle Delta P SXC-D32L
Un contrôleur à impulsions 3-en-1 avec capteur de pression différentielle intégré, combinant le contrôle séquentiel des vannes, un décolmatage intelligent à la demande et des alarmes Delta P haute/basse en un seul panneau pour un fonctionnement efficace du filtre à manches.
Paramètres techniques
Spécification de fonctionnement essentielle.
Numéro de modèleSXC-SK01-C8A9-D32L-P (commercialisé sous le nom SXC-D32L, avec capteur ΔP intégré)
Capacité de contrôle32 voies ; électrovannes à impulsions et vannes à levage (hors ligne) librement réparties
Modes de décolmatageEn ligne ou hors ligne, au choix
Tension d'entréeAC220V (±10%) 50Hz ou DC24V (±10%) — l'un ou l'autre peut être raccordé
Tension de sortieDC24V
Courant de sortie1.5A
Capteur ΔP intégréPrise de pression de chambre 0–3000 Pa ; affichage ΔP à l'écran et calibration du zéro
Modes de déclenchementSéquentiel temporisé / déclenché par ΔP / ΔP avec repli temporisé ; marche-arrêt à distance via Modbus
Alarmes ΔPValeurs d'alarme haute et basse réglables avec sorties relais
CommunicationRS485 Modbus-RTU — remontée d'état, paramétrage, marche/arrêt à distance ; interconnexion maître-esclave
Adresse Modbus / Vitesse de transmissionAdresse 0–127 ; vitesse 4800–115200 (par défaut 9600)
Détection de rupture de vanneLes circuits de vanne rompus sont détectés et lisibles via Modbus
Plage de largeur d'impulsion10–9999 ms par pas de 1 ms (par défaut 80 ms)
Plage d'intervalle d'impulsion1–600 s par pas de 1 s (par défaut 1 s)
Plage de temps de cycle0–9999 min (par défaut 0 min)
Délai de démarrage0–300 s (par défaut 5 s)
Temps d'attente de la vanne de levage0–60 s (par défaut 8 s)
Temps de stabilisation de la vanne de levage0–60 s (par défaut 8 s)
Temps d'inactivité de la vanne de levage0–9999 s (par défaut 10 s)
BoîtierCoque suspendue transparente en polycarbonate, 190 × 255 × 105 mm (variante à boîtier métallique JK02 disponible)
Environnement de fonctionnement−20°C à +60°C ; humidité relative ≤85%
Normes produit
Séquencement, détection et décolmatage à la demande intégrés.
Intégration 3-en-1Le séquencement des impulsions, la mesure de pression différentielle et la logique de décolmatage/alarme partagent un seul panneau de contrôle
Capteur DP intégréLe raccordement direct à la conduite d'air permet un décolmatage à la demande sans panneau d'affichage de pression séparé
Quatre modes de déclenchementChoisissez un décolmatage temporisé, Delta P, à repli mixte ou commandé par Modbus, selon la stratégie de contrôle du filtre à manches
Décolmatage en ligne / hors ligneÉlectrovannes à impulsions et vannes à levage librement réparties sur les voies pour un décolmatage en ligne ou hors ligne
Surveillance numériqueL'affichage identifie la séquence d'électrovannes à impulsions active pour faciliter le paramétrage et le dépannage
Contrôle des alarmesDes valeurs de déclenchement et de retour haute et basse pression différentielle indépendantes facilitent la surveillance de l'état du filtre
Vidéos produits
Vidéos de démonstration et de sélection associées.
SXC-D32L Contrôleur à impulsions à pression différentielle
Plans techniques
Dimensions d'installation de ce produit.
🔍 Cliquer pour agrandirSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 ch · contrôleur à impulsions ΔP — Plan du boîtier et de montage
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 Cliquer pour agrandirSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 ch · contrôleur à impulsions en armoire murale — Plan du boîtier et de montage
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
Base de connaissances
Réponses pratiques pour ce produit.
Dépannage
Comment utiliser la pression différentielle (ΔP) pour savoir si votre décolmatage par impulsions fonctionne ?
Avec une régulation en décolmatage à la demande, la ΔP doit osciller en dents de scie dans une fenêtre d'environ 1 pouce de colonne d'eau (~249 Pa) entre les seuils haut et bas. Si elle ne parvient pas à redescendre jusqu'au seuil bas par les impulsions, ou si elle pulse en continu, le problème vient des filtres ou de l'alimentation en air.
pression différentielleΔPdécolmatage à la demande
Dépannage
Comment le sur-pulsage affecte-t-il les électrovannes à impulsions et les filtres, et comment régler les seuils de consigne ?
Chaque impulsion fait fléchir le média filtrant, donc le sur-pulsage raccourcit la durée de vie des manches et gaspille de l'air comprimé. Réglez des limites hautes/basses de ΔP réalistes pour que le dépoussiéreur passe la majeure partie de son temps entre les deux plutôt que de cycler en continu — et ne sur-pulsez pas pour masquer un air de mauvaise qualité ou des filtres usés.
fréquence d'impulsionréglage des seuils de consignedurée de vie des manches
Dépannage
Les électrovannes à impulsions se déclenchent mais la pression différentielle ne redescend pas — que dois-je vérifier ?
Parcourez toute la chaîne de décolmatage : vérifiez que chaque électrovanne à impulsions s'ouvre réellement d'un coup sec, contrôlez que le réservoir tampon d'air conserve sa pression pendant tout un cycle de décolmatage, inspectez l'alignement du tube de soufflage et des buses, examinez le temps d'ouverture et l'intervalle d'impulsion du contrôleur, et confirmez que l'air d'alimentation est propre, sec et à la pression nominale de la vanne. Si les impulsions sont fortes et l'air correct mais que la ΔP ne redescend toujours pas, les manches filtrantes sont probablement colmatées — prévoyez un changement de manches plutôt que de simplement abaisser le seuil.
la pression différentielle ne redescend pasdécolmatage par impulsions inefficacedépannage d'une ΔP élevée
Dépannage
Les électrovannes à impulsions continuent de se déclencher mais la pression différentielle ne baisse pas — la trémie pourrait-elle en être la cause ?
Oui — une trémie qui n'est pas vidée à temps est une cause cachée classique. Lorsque la poussière fait un pont ou s'accumule jusque dans la zone des manches, elle est réentraînée et se redépose sur les manches que vous venez de décolmater, si bien que le contrôleur de ΔP continue de déclencher les vannes alors que la ΔP ne baisse toujours pas. Le résultat est un pulsage constant qui gaspille de l'air comprimé et ajoute des cycles de membrane sans rien résoudre. Avant d'incriminer les vannes, vérifiez la trémie : confirmez que l'évacuation (sas rotatif, vis d'extraction ou vanne) fonctionne, et éliminez tout pontage ou accumulation.
trémie qui ne s'évacue pasréentraînementpontage de poussière
Questions-réponses produit
Quand choisir le contrôleur à impulsions hors ligne SXC-D32L (SK01-C8A9-D32L) ?
Choisissez le SXC-D32L lorsqu'un filtre à manches compartimenté a besoin de plus de souplesse qu'une répartition fixe des voies : ses voies peuvent être librement affectées entre électrovannes à impulsions et vannes de levage, et le capteur de pression différentielle intégré lui permet de nettoyer à la demande et de déclencher des alarmes ΔP haute/basse sans aucun instrument externe. Toutes les plages et valeurs par défaut d'usine figurent dans le tableau des paramètres techniques de cette page.
SXC-D32LC8A9-D32Lquand choisir le D32L
