Série filetée WPS-CA/TG Watson®

Électrovanne à impulsions filetée

Les électrovannes à impulsions filetées Watson® utilisent un corps robuste à angle droit avec raccordements filetés G standard pour les systèmes de décolmatage par impulsions d'air des filtres à manches. La gamme WPS-CA/TG couvre les modèles DN20 à DN76 pour un raccordement stable au tube de soufflage, une délivrance d'impulsion fiable et un usage intensif en dépoussiérage industriel.

Voir la gamme de modèles TG Demander un devis

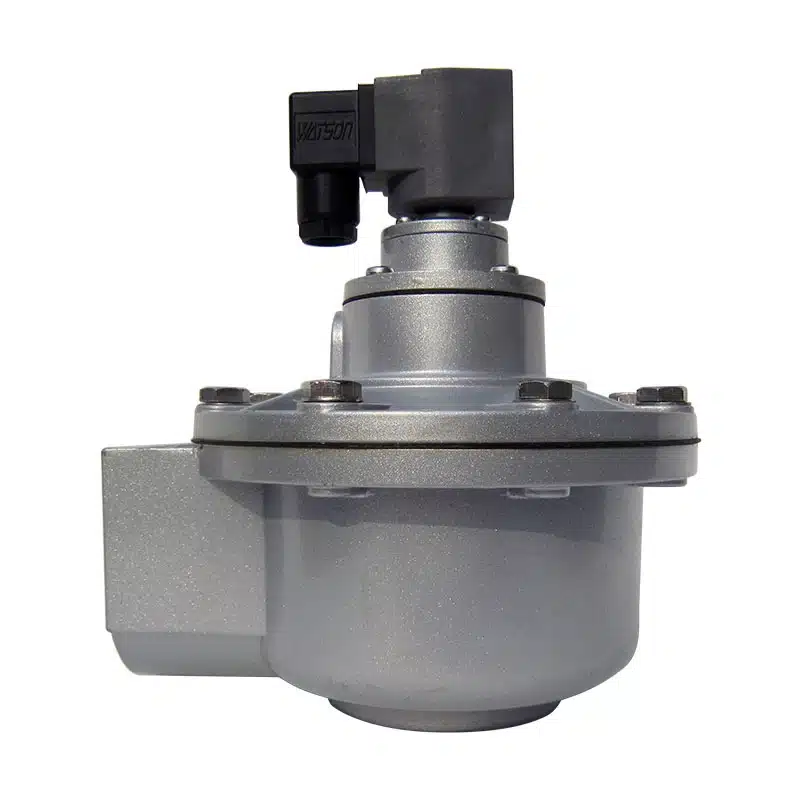

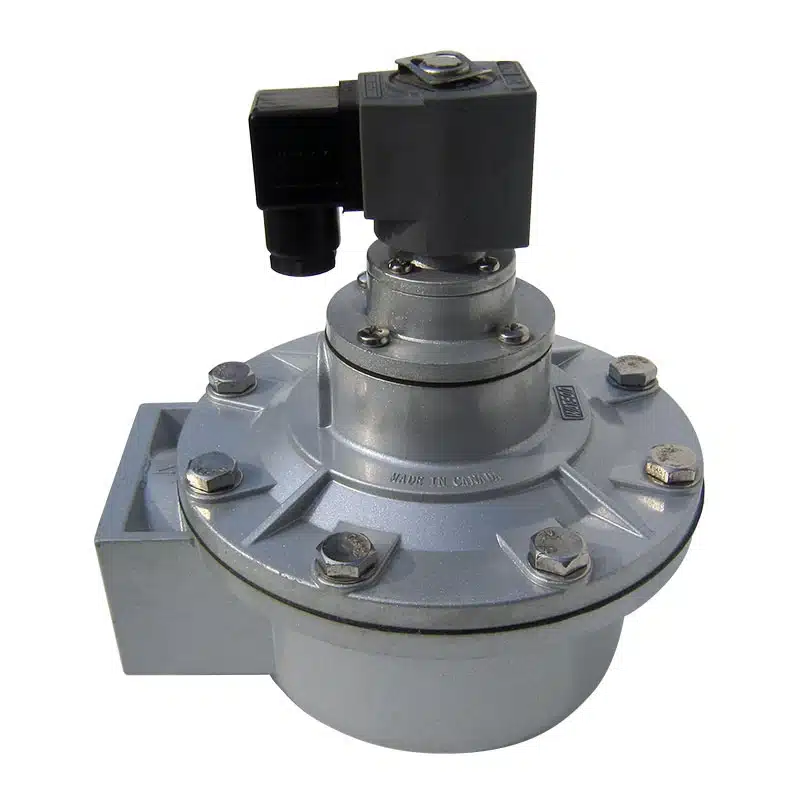

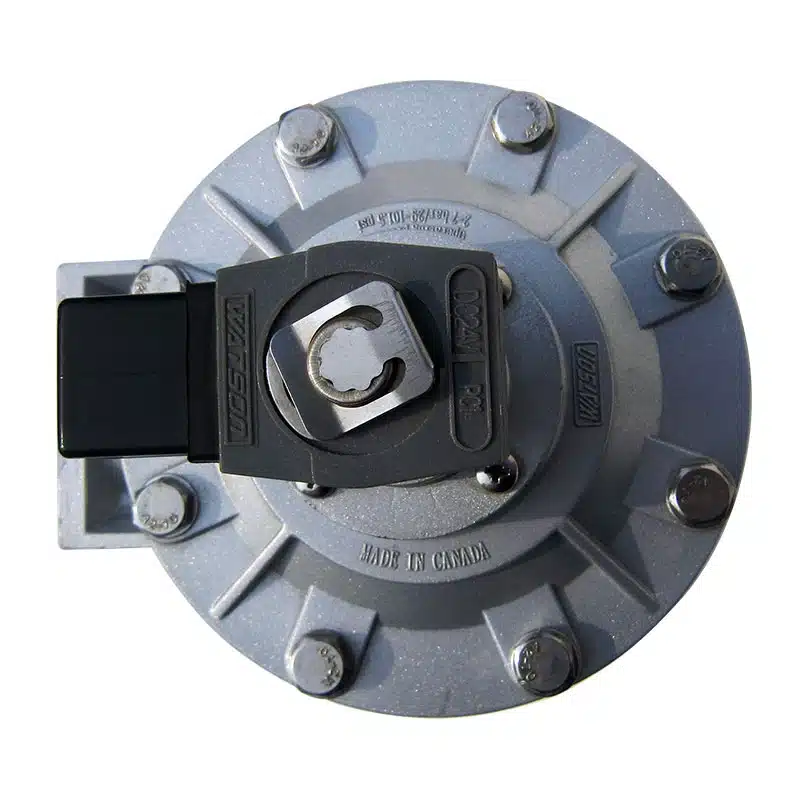

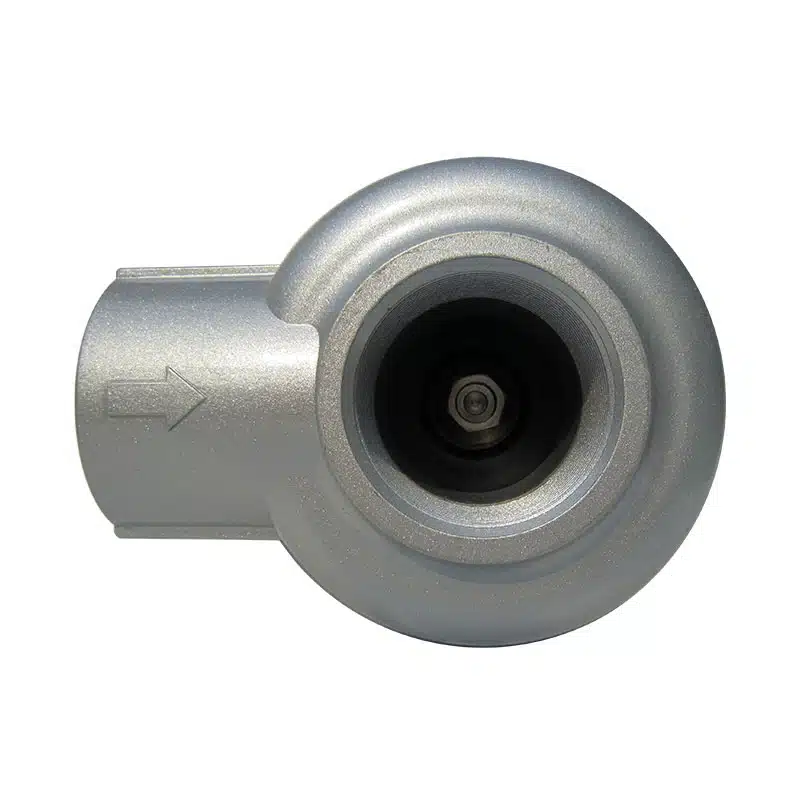

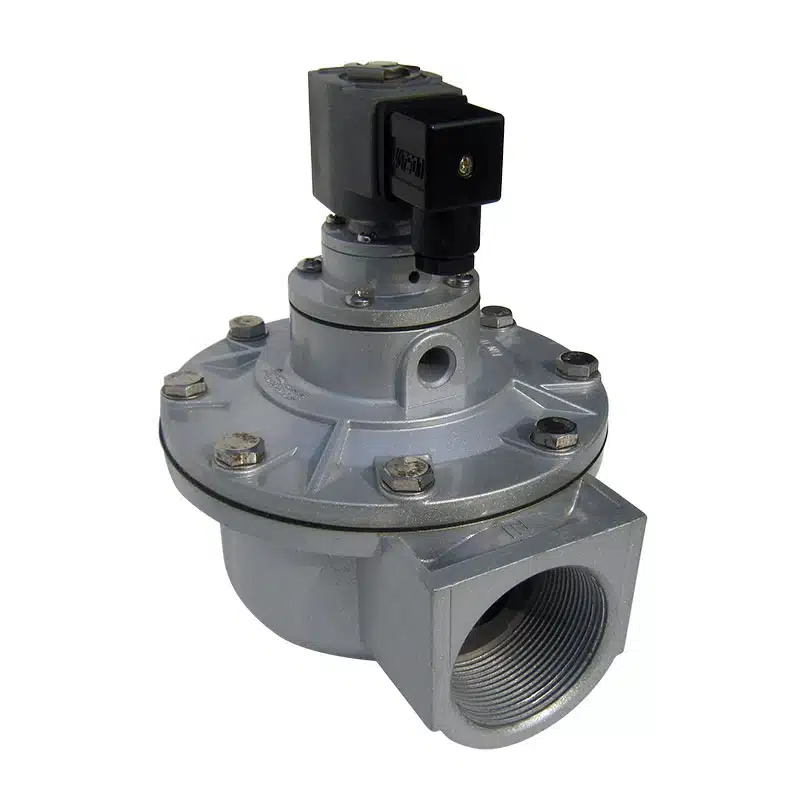

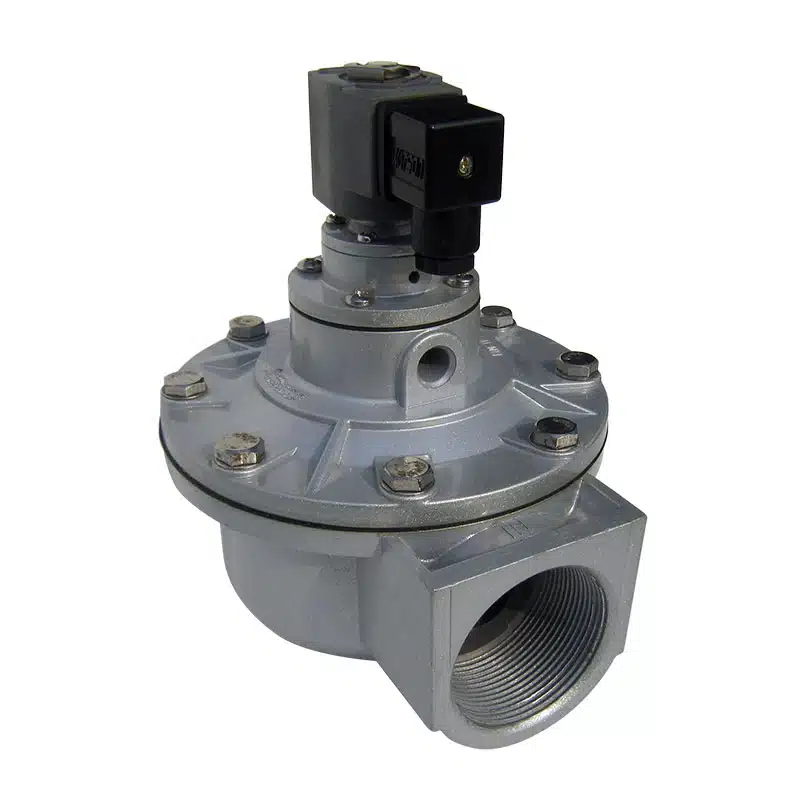

Électrovanne à impulsions filetée Watson® — vue principale

Spécification de fonctionnement universelle

Conditions de fonctionnement pour la gamme WPS-CA.

Working Pressure0.4-0.6 MPa (4-6 bar)

Working MediumClean air

Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz

Protection ClassIP65

Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C

Relative Humidity≤85%

Gamme complète de modèles

Modèles d'électrovannes à impulsions filetées WPS-CA/TG Watson®.

Pression de service 0.4-0.6 MPa · air propre · DC24V ou AC220V/50Hz-AC240V/60Hz · IP65 · certifié CE / CCC / RoHS

Type	N° de modèle	Taille (pouce)	Taille DN	Indice antidéflagrant
Fileté	WPS-CA/TG20	G3/4"	DN20	Membrane simple
Fileté	WPS-CA/TG25	G1"	DN25	Membrane simple
Fileté	WPS-CA/TG40	G1 1/2"	DN40	Double membrane
Fileté	WPS-CA/TG50	G2"	DN50	Double membrane
Fileté	WPS-CA/TG62	G2 1/2"	DN65	Double membrane
Fileté	WPS-CA/TG76	G3"	DN76	Double membrane

Normes produit

Avantages des électrovannes à impulsions filetées Watson®.

CertificationsCE, CCC, RoHS

Indice de protectionIP65

RaccordementLe raccordement fileté G standard permet une installation rigide et largement compatible sur les tubes de soufflage filetés.

Corps de vanneLa construction renforcée à angle droit convient au décolmatage par impulsions d'air haute pression.

Usage haute températureLes options de membrane haute température prennent en charge les applications de filtres à manches en centrale électrique, fonderie et incinération.

Certifications

Certifié par un tiers pour cette gamme de produits.

Voir tous les certificats →

Certificat de conformité antidéflagrant (NEPSI) — Électrovannes à impulsions antidéflagrantes série WPS-F

🔍 Cliquer pour agrandir

Certification produit

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Certificat de conformité antidéflagrant (NEPSI) — Électrovannes à impulsions antidéflagrantes série WPS-F

N° de certificat	GYB25.2393X
Délivré par	Shanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Délivré	2025-07-30
Valable jusqu'au	2030-07-29
Normes	GB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022

Besoin du PDF original ?

Certificat de conformité UL — Composant reconnu, ensemble bobine pour vannes à commande électrique

🔍 Cliquer pour agrandir

Certification produit

WPS-TZ-XQ (suffix A, B, C, D or E)

Certificat de conformité UL — Composant reconnu, ensemble bobine pour vannes à commande électrique

N° de certificat	20150423-MH49402 (Report Reference MH49402-20130423)
Délivré par	UL LLC
Délivré	2015-04-23
Normes	UL 429, CAN/CSA C22.2 No. 139-10

Besoin du PDF original ?

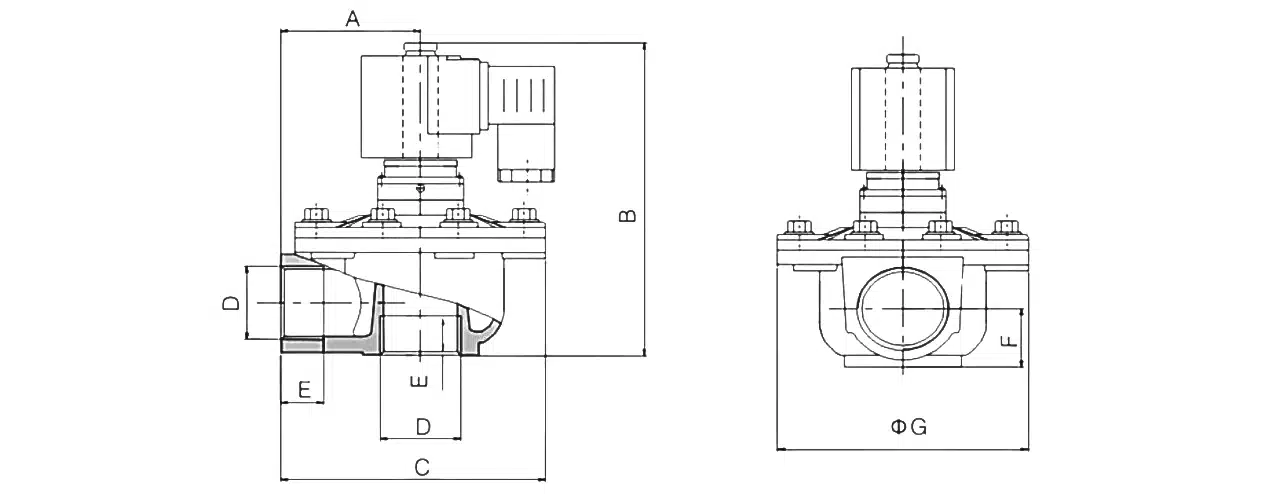

Plans techniques

Dimensions d'installation de ce produit.

Dimensions disponibles sur demande

WPS-CA/TD20

WPS-CA/TD20 · vanne à filetage mâle / à l'épreuve des flammes — Plan d'installation

Overall height	162 [6.38]
Inlet pipe-port outer diameter (top of detail)	phi27 [1.06]
Inlet pipe-port inner/seat diameter	🔒
Inlet pipe-port chamfer	3*30 deg
Inlet pipe-port depth 1	🔒
Inlet pipe-port wall/step	🔒

+9 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

Dimensions disponibles sur demande

WPS-CA/TD25

WPS-CA/TD25 · vanne à filetage mâle / à l'épreuve des flammes — Plan d'installation

Overall height	🔒
Inlet pipe-port outer diameter (top of detail)	phi34 [1.34]
Inlet pipe-port inner/seat diameter	🔒
Inlet pipe-port chamfer	🔒
Inlet pipe-port depth 1	30 [1.18]
Inlet pipe-port wall/step	2 [0.08]

+9 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

Dimensions disponibles sur demande

WPS-CA/TD40

WPS-CA/TD40 · vanne à filetage mâle / à l'épreuve des flammes — Plan d'installation

Overall height	🔒
Inlet pipe-port outer diameter (top of detail)	🔒
Inlet pipe-port inner/seat diameter	🔒
Inlet pipe-port chamfer	3*30 deg
Inlet pipe-port depth 1	30 [1.18]
Inlet pipe-port wall/step	2 [0.08]

+9 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

Dimensions disponibles sur demande

WPS-F-CA/TG25

WPS-F-CA/TG25 · vanne à filetage mâle / à l'épreuve des flammes — Plan d'installation

Overall height	136 [5.35]
Inlet port thread	G1"
Outlet port thread	🔒
Inlet neck length / in offset	🔒
Body seat to flange dimension (top-left)	🔒
Outlet neck length (right)	27 [1.06]

+3 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

Dimensions disponibles sur demande

WPS-F-CA/TG40

WPS-F-CA/TG40 · vanne à filetage mâle / à l'épreuve des flammes — Plan d'installation

Overall height	🔒
Inlet port thread	🔒
Outlet port thread	G1-1/2"
Inlet neck length / in offset	34 [1.3]
Body seat to flange dimension (top-left)	🔒
Outlet neck length (right)	28 [1.1]

+3 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré
